PCB Gain Booster untuk Rangkaian audio

 Hallo sahabat semua,selamat datang dan kembali kita berjumpa di blog yang sederhana ini,dan kali ini admin akan membagikan sebuah rangkaian audio elektronika yang cukup sederhana dan sangat mudah dalam membuat nya,dan rangkaian ini cukup berguna untuk anda yang ingin meningkatkan sebuah sinyal gain audio ,jadi cocok sekali apabila anda membuat Rangkaian Gain Booster PCB untuk Rangkaian audio ini.

Rangkaian Gain Booster PCB untuk Rangkaian audio
 Rangkaian Gain Booster PCB untuk Rangkaian audio


Mungkin anda sudah tidak asing dengan rangkaian booster gain ini,karena biasanya ada juga rangkaian ini di pakai untuk pelengkap peralatan music seperti dalam penggunaan Gitar listrik untuk menguatkan gain pada efek stombox dan ada juga yang di pakai dalam meningkatkan gain pada power amplifier.

Oke sahabat semua yuk kita simak atau bisa melihat pada contoh Rangkaian Gain Booster PCB untuk Rangkaian audio ini,sebagai patokan anda bisa membuat nya dengan contoh gambar yang sudah di bikin berikut ini,untuk memudahkan dalam pembuatan,silahkan di simak gambar berikut ini.

Rangkaian Gain Booster PCB untuk Rangkaian audio
 Rangkaian Gain Booster PCB untuk Rangkaian audio




Untuk Bagian Komponen atau patokan sebagai salah satu untuk mempermudah dalam penerapan atau penataan tata letak komponen nya,silahkan anda simak seperti pada gambar berikut ini.

Rangkaian Gain Booster PCB untuk Rangkaian audio
 Rangkaian Gain Booster PCB untuk Rangkaian audio

Baca Juga

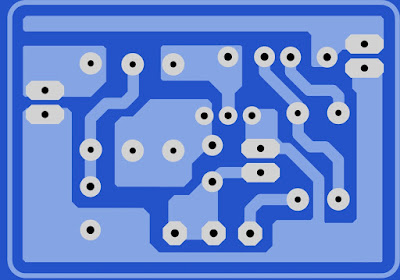

Untuk bagian jalur atau penghubung setiap komponen atau bagian jalur tembaga,anda bisa membuat seperti pada pola gambar berikut ini.

Rangkaian Gain Booster PCB untuk Rangkaian audio
 Rangkaian Gain Booster PCB untuk Rangkaian audio

Untuk Kebutuhan Komponen nya ,anda bisa menyiapkan terlebih dahulu ,beberapa Komponen Diantaranya :

Potensio : B50K X 1Buah

Transistor – N5551 X 1Buah

Elco :

220uf/50v x 1 Buah

4,7uf/50v x 3 Buah

Resistor :

9k1 / 10k / 220k/4k7/470 – x 1Buah

Nah Cukup sederhana dan sedikit sekali komponen yang perlu di siapkan untuk membuat Rangkaian Gain Booster PCB untuk Rangkaian audio,selamat berkreasi dan semoga berhasil dalam membuat nya,salam sukses…
